Modern dünyada elektrik enerjisi, sadece bir konfor aracı değil, yaşamın sürdürülebilirliği için vazgeçilmez bir “yaşam destek ünitesi”dir. Şehirleri aydınlatan, fabrikaları çalıştıran ve dijital dünyayı ayakta tutan bu enerji, üretim santrallerinden son kullanıcıya ulaşana kadar binlerce kilometrelik zorlu bir yolculuk yapar. Bu yolculuğun sessiz taşıyıcıları ise Enerji Nakil Hatları (ENH) ve onları taşıyan çelik direklerdir.
Yüksek dağ zirvelerinden nehir geçişlerine, endüstriyel bölgelerden tuzlu kıyı şeritlerine kadar uzanan bu hatlar, doğanın en agresif koşullarına maruz kalır. Bu noktada mühendisliğin karşısına çıkan en büyük tehdit korozyondur. Bir direğin paslanarak mukavemetini kaybetmesi, sadece o direğin yıkılması değil; ulusal elektrik şebekesinin çökmesi, sanayi üretiminin durması ve milyonlarca liralık ekonomik kayıp demektir.
Bu teknik makalede, enerji nakil direklerinde sıcak daldırma galvaniz uygulamasının neden bir estetik tercih veya opsiyon değil; işletme güvenliği, kamu maliyesi ve mühendislik etiği açısından bir “zorunluluk” olduğunu bilimsel verilerle inceleyeceğiz.
Enerji Nakil Hatlarının Maruz Kaldığı Zorlu Koşullar ve Korozyon Riski
Bir aydınlatma direği veya şehir içi mobilyası, korozyona uğradığında kolayca boyanabilir veya değiştirilebilir. Ancak Yüksek Gerilim (YG) hatları için durum çok farklıdır.
Atmosferik Korozyon Haritası (C1’den C5’e)
Enerji hatları coğrafi sınırlar tanımaz. Bir hat, temiz hava koşullarına sahip (C1 sınıfı) bir yayladan başlar, sülfür gazlarının yoğun olduğu (C4 sınıfı) bir termik santral sahasından geçer ve tuz serpintisinin olduğu (C5 sınıfı) bir deniz kıyısında son bulabilir.
- Risk: Korunmasız veya sadece boyalı bir çelik, C4-C5 ortamlarında yılda 80-200 mikron arasında kalınlık kaybedebilir. 10 mm et kalınlığına sahip bir kafes direk köşebendi, 10 yıl içinde statik taşıma kapasitesinin %20’sini kaybederek çökme riskiyle karşı karşıya kalır.
Erişilemeyen Noktalar (Inaccessibility)
Enerji direklerinin büyük çoğunluğu araç ulaşımının olmadığı dağlık arazilerde, orman içlerinde veya nehir yataklarındadır.
- Bakım İmkansızlığı: 50 metre yükseklikteki bir pylon direğini, enerjiyi kesmeden ve dağın zirvesinde yeniden boyamak teknik ve ekonomik olarak neredeyse imkansızdır. Bu nedenle enerji nakil hatları, “Fit and Forget” (Tak ve Unut) prensibine göre tasarlanmak zorundadır.
Statik Yük ve Korozyon Yorulması
Enerji direkleri sadece kendi ağırlığını değil; kilometrelerce uzunluğundaki iletken telleri, buz yükünü (sleeves) ve rüzgar basıncını taşır. Korozyonun oluşturduğu “çukurcuklar” (pitting), metalin yorulma direncini düşürür. Rüzgarın yarattığı sürekli titreşim altında, korozyona uğramış bir direk, beklenmedik bir anda, hesaplanan yükün çok altında bile kırılabilir.
Sıcak Daldırma Galvaniz Teknolojisinin Metalurjik Üstünlüğü
Sektörde bazen “galvanizli boya” veya “soğuk galvaniz” gibi terimler duyulsa da, enerji iletiminde kabul gören tek standart Sıcak Daldırma Galvaniz (Hot Dip Galvanizing) yöntemidir. Bunun nedeni, galvanizin bir “örtü” değil, metalurjik bir “dönüşüm” olmasıdır.
Demir-Çinko Alaşım Tabakaları
450°C’deki erimiş çinko banyosuna giren çelik, yüzeyinde difüzyon yoluyla alaşım tabakaları oluşturur:
- Gamma ve Delta Fazları: Çeliğe en yakın bu tabakalar, baz metalden (çelikten) daha serttir. Bu, direklerin montaj sahasındaki kayalık zeminlerde sürüklenirken aşınmasını önler.
- Eta Fazı: En üstteki saf çinko tabakasıdır, darbe emici özellik gösterir.
Köşe ve Kenar Koruması (Edge Coverage)
Boya gibi püskürtme yöntemlerinde, yüzey gerilimi nedeniyle sıvılar keskin köşelerden kaçar. Bu da cıvata delikleri ve profil kenarlarında boyanın en ince (zayıf) kalmasına neden olur.
- Galvaniz Farkı: Sıcak daldırma galvanizde ise tam tersi bir fizik kuralı işler. Çinko, köşelerde ve kenarlarda da en az düz yüzeyler kadar, hatta bazen daha kalın bir şekilde tutunur. Binlerce cıvata deliği ve keskin köşebent içeren kafes direkler için bu özellik hayati önem taşır.
İç Yüzey Koruması
Özellikle modern şehir geçişlerinde kullanılan poligon direkler veya boru tipi direkler içi boş yapılardır. Bu direklerin içini boyamak veya denetlemek imkansızdır. Daldırma yöntemiyle sıvı çinko, direğin içine dolarak hem iç hem dış yüzeyi %100 koruma altına alır. İçten çürüme riski tamamen ortadan kalkar.
enerji nakil hatları
Kurban Anot Prensibi (Katodik Koruma) Neden Hayatidir?
Enerji nakil hatlarının montaj sahaları, dünyanın en zorlu şantiyeleridir. Direk parçaları bazen helikopterle, bazen katır sırtında taşınır, kayaların üzerinde montajlanır. Bu süreçte malzemenin darbe alması ve çizilmesi kaçınılmazdır.
Self-Healing (Kendini Onarma) Mekanizması

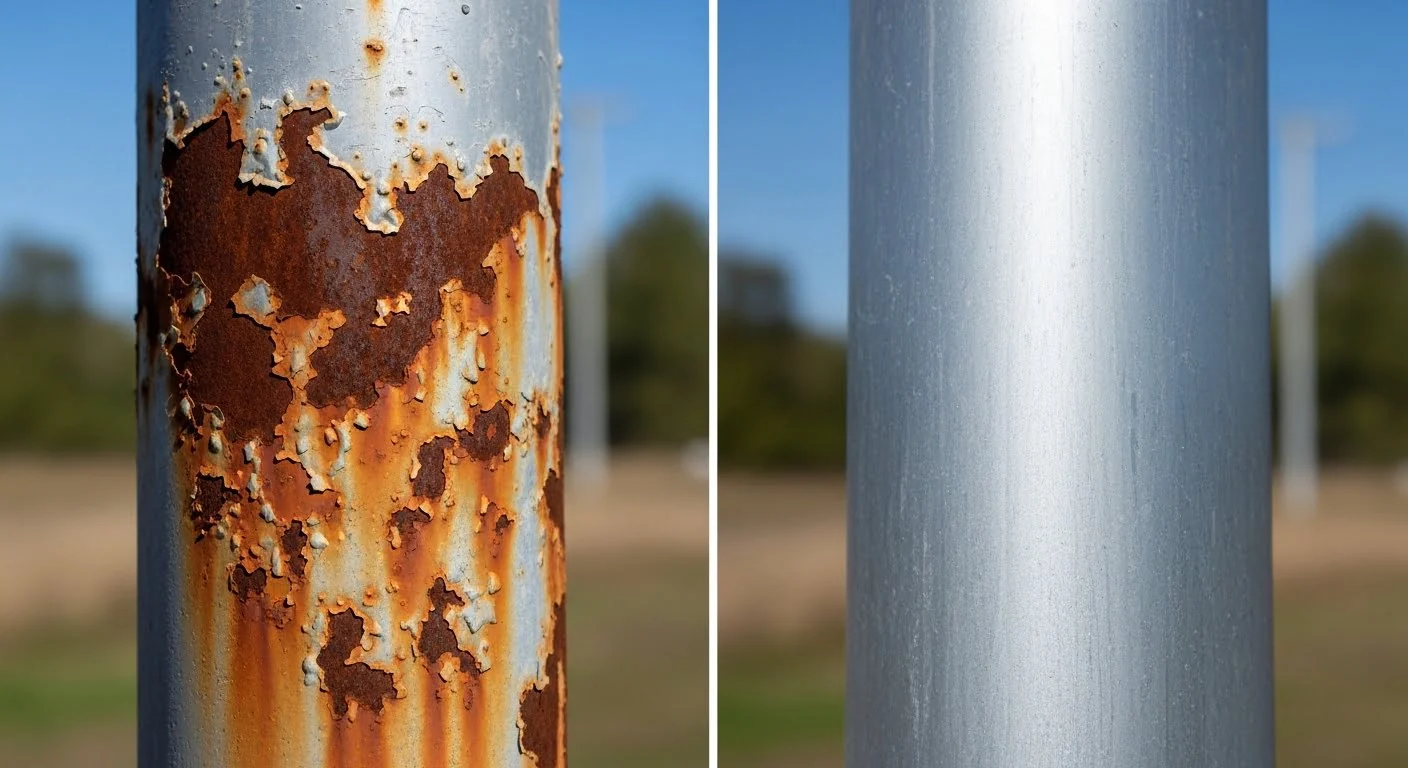

Eğer direk boyalı olsaydı, aldığı ilk darbede boya kalkacak ve çelik açığa çıkacaktı. Pas, boyanın altından yürüyerek (underfilm corrosion) boyayı kabartacaktı.
- Galvaniz Mucizesi: Galvaniz kaplama derin bir şekilde çizilip çelik açığa çıksa bile, “Kurban Anot” prensibi devreye girer. Çinko (Zn), Demirden (Fe) elektrokimyasal olarak daha aktiftir. Çinko, “Ben öleceğim ama çeliği yaşatacağım” dercesine oksitlenerek kendini feda eder ve açılan yarayı kapatır. Bu sayede dağ başındaki bir direkte oluşan çizik, korozyon başlangıç noktası olmaz.
Ulusal ve Uluslararası Standartlar Enerji Nakil Hatlarında Galvaniz İçin Ne Diyor?
Enerji altyapısında galvaniz kullanımı bir tercih değil, yasal ve teknik bir zorunluluktur.
TEDAŞ ve TEİAŞ Şartnameleri
Türkiye’de enerji iletiminden sorumlu otoriteler (TEİAŞ ve TEDAŞ), hazırladıkları teknik şartnamelerde, tüm çelik direklerin, traverslerin ve cıvataların TS EN ISO 1461 standardına uygun olarak sıcak daldırma galvaniz ile kaplanmasını şart koşar. Galvanizsiz veya standart dışı kaplanmış hiçbir ürünün sahaya girişine ve montajına izin verilmez.
TS EN ISO 1461 Standardı
Bu standart, kaplama kalınlığının ne olması gerektiğini belirler. Enerji direklerinde kullanılan kalın çeliklerde (6mm ve üzeri), ortalama kaplama kalınlığının 85 mikron (yaklaşık 600 g/m²) olması istenir.
- Küresel Standart: Amerika’da ASTM A123, Avrupa’da EN ISO 1461 standartları, enerji gridlerinin (şebekelerinin) güvenliği için galvanizi tek geçerli yöntem olarak kabul eder.
Kafes ve Poligon Direklerde Galvaniz Uygulama Farkları
Enerji direkleri tasarımlarına göre ikiye ayrılır ve her ikisi de galvaniz tesisinin yetkinliğini test eder.
Kafes Direklerde Küçük Parça Yönetimi
Yüksek gerilim hatlarında sıkça görülen kafes (Lattice) direkler, binlerce küçük köşebent parçasından ve bağlantı plakasından oluşur. Bu parçaların ve özellikle bağlantı cıvatalarının dişlerinin dolmadan, temiz bir şekilde galvanizlenmesi gerekir. Bu, yüksek teknolojili santrifüj galvaniz hatları gerektirir.
Poligon ve Monopole Direklerde Tek Daldırma (Single Dip) Önemi
Şehir geçişlerinde ve dar alanlarda kullanılan uzun gövdeli (12-14 metre) poligon direkler, galvaniz tesisinin kapasitesini zorlar.
- Çift Daldırma Riski: Havuz boyu yetersiz (örn: 7m) tesisler, direği iki seferde daldırır (Double Dip). Bu işlem, direğin tam ortasında “bindirme izi” oluşturur ve aşırı ısı farkı nedeniyle direğin eğilmesine (çarpılmasına) yol açabilir.
- İES Galvaniz Tek Daldırma Avantajı: 14 metre galvaniz havuzu kapasitesine sahip tesislerde, devasa enerji direkleri tek seferde daldırılır. Bu sayede direk yüzeyinde ek izi oluşmaz, ısıl gerilimler minimize edilir ve homojen bir korozyon koruması sağlanır. TEDAŞ şartnameleri de mümkün olan durumlarda tek daldırmayı teşvik eder.
Yaşam Döngüsü Maliyet Analizi
Kamu kaynaklarını veya özel sektör bütçesini yönetenler için en önemli kriter “Maliyet”tir. Ancak buradaki maliyet, “etiket fiyatı” değil, “sahiplik maliyeti”dir.
İlk Yatırım vs. İşletme Maliyeti
Boyalı bir sistem başlangıçta %10-15 daha ucuz görünebilir. Ancak boya, her 5-7 yılda bir yenilenmek zorundadır. Enerji hatlarında ise yeniden boyama maliyeti, ilk yatırım maliyetinin 3-4 katına çıkabilir (İşçilik, ulaşım, hat durdurma).
Galvanizli çelik direkler ise montajdan sonra en az 50-80 yıl boyunca (atmosfer sınıfına göre) bakım gerektirmez.
Enerji Kesintisi Maliyeti (Opportunity Cost)
Bir direğin korozyon nedeniyle devrilmesi veya bakım için hattın durdurulması, sadece onarım masrafı değildir. O hattan beslenen fabrikaların durması, şehirlerin karanlıkta kalması milyarlarca liralık ekonomik kayıp demektir. Galvaniz, bu riski minimize ederek enerji arz güvenliğini (security of supply) garanti altına alır.
enerji nakil hatları
Sürdürülebilirlik ve Çevresel Etki
Yenilenebilir enerji (RES, GES, HES) projelerinin altyapısı da çevreci olmak zorundadır.
- %100 Geri Dönüştürülebilirlik: 60-70 yıl hizmet verdikten sonra sökülen bir galvanizli enerji direği, hurda olarak eritilebilir. Çinko ve çelik ayrıştırılarak %100 geri kazanılır.
- Toksik Olmayan Yapı: Enerji hatları genellikle tarım arazilerinden, ormanlardan veya su havzalarından geçer. Boyaların aksine, çinko doğada zaten var olan bir elementtir. Yağmurla toprağa karışan eser miktardaki çinko oksit, çevreye zehirli atık bırakmaz.
Sıkça Yapılan Hatalar ve Yanlış Bilinenler
- Enerji direkleri sonradan boyanır mı? (Duplex Sistem)
Evet. Özellikle uçak ikazı için (kırmızı-beyaz) veya çok aşırı korozyonlu (C5-M) ortamlarda, galvaniz üzeri boya (Duplex Sistem) uygulanır. Bu, ömrü 1.5 – 2.5 katına çıkarır.
- Corten (Hava Tesirli) Çelik Enerji Hatlarında Kullanılır mı?
Bazı ülkelerde denense de, özellikle nemli ve tuzlu ortamlarda Corten çeliğin koruyucu patina tabakası stabilize olamaz ve çürür. Galvaniz, her iklim koşulu için en garantili çözümdür.
- Toprak Altı Korozyonu İçin Galvaniz Yeterli mi?
Direklerin toprağa gömülen ayak kısımları (stubs), galvanize ek olarak bitümlü boya veya özel yalıtım malzemeleri ile kaplanmalıdır. Çünkü toprak asiditesi, havadaki korozyondan çok daha agresif olabilir.
Altyapı Güvenliğinde Taviz Verilemez
Enerji nakil hatları, bir ülkenin sinir sistemidir. Bu sistemin ayakta kalması, direklerin metalurjik bütünlüğüne bağlıdır. Sıcak daldırma galvaniz, bu bütünlüğü sağlayan, ispatlanmış en güvenilir, en ekonomik ve en uzun ömürlü teknolojidir.
İES Galvaniz olarak, yıllık 120.000 tonluk kapasitemiz, 14 metre galvaniz havuzu teknolojimiz ve TEDAŞ onaylı üretim süreçlerimizle, Türkiye’nin enerji altyapısına güç katıyoruz. Enerji nakil direği, poligon direk ve şalt sahası çelik konstrüksiyon ihtiyaçlarınızda, uluslararası standartlarda üretim ve galvanizleme hizmeti sunuyoruz.
Unutmayın; korozyon beklemez, ama doğru mühendislik onu durdurur.
